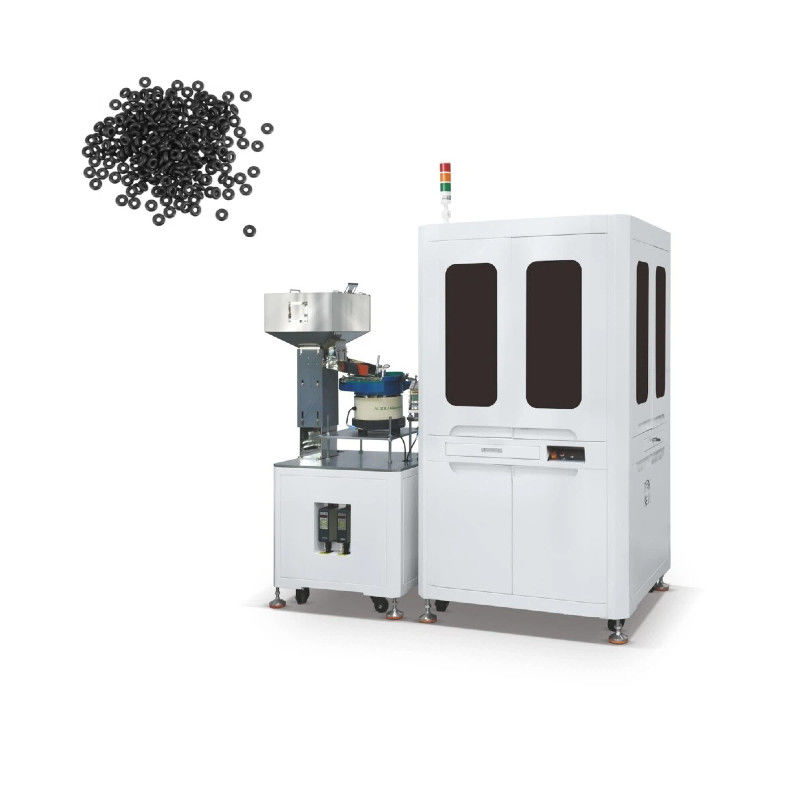

Машина визуального контроля измерения изображения CCD для резиновых уплотнительных колец
Визуальные скрининг-машины могут точно идентифицировать крошечные дефекты и отклонения измерений.например, при проверке точных механических деталей, он может точно отслеживать продукты с допустимым допустимым размером в пределах ± 0,01 мм. Этот высокоточный скрининг не только обеспечивает качество продукции, но и обеспечивает высокую производительность.но также фактически улучшает общую эффективность скрининга, уменьшая ошибки и пропущенные решения.
Для сложных критериев проверки, таких как одновременное проверение нескольких особенностей продукта (формы, цвета, узора и т.д.),машины визуального скрининга могут одновременно выполнять многомерный анализНапример, при осмотре этикетки на упаковках лекарственных средств он может одновременно проверить, правильно ли содержание этикетки, является ли узор полным, соответствует ли цвет стандарту и т.д.в то время как ручная проверка может потребовать многочисленных наблюдений различных аспектов, что приводит к снижению эффективности.
Принцип работы WirT - одностеклянный стол для визуального осмотра
Система управления поверхностью
Состоит из двух рабочих станций, установленных над и под стеклянной пластиной, каждая из которых содержит высокоточную цветовую камеру и фиксированную фокусировочную линзу.
Имеет независимую цифровую систему цветового освещения для оптимизации съемки.
Основная функция - обнаружение косметических дефектов на верхней и нижней поверхностях.
Системы управления внутренней и внешней поверхностью
Состоит из внешних боковых рабочих станций, каждая из которых оснащена четырьмя 2-мегапиксельными цветовыми камерами, расположенными под углом 90 градусов.Еще одна особенность заключается в том, что есть две цветовые системы освещения, распределенные над и под.
Система освещения может регулироваться в цифровом режиме и самостоятельно для оптимизации фотографического изображения.
Для обнаружения дефектов поверхности на внешней стороне изделия.
Преимущества оборудования WirT - одностеклянный стол для визуального осмотра
Wirt - это оптическое устройство, специально разработанное для обнаружения размерных и поверхностных дефектов в силиконовых водонепроницаемых розетках.Он способен проверять водонепроницаемые розетки различной формы с высокой точностью в пределах своего диапазона проверкиЭти продукты проверяются на наличие дефектов рядом инспекционных станций с использованием высокоточных промышленных камер.Полученные камерами изображения передаются без потери данных или помех на компьютер, управляемый системой обработки изображений в режиме реального времени: через интерфейс оператора пользователь может взаимодействовать с операционной системой простым и интуитивно понятным способом.
После обработки изображения объекты импортируются в три различных хранилища для соответствия, дефектных по размеру и косметически дефектных объектов в соответствии с заранее установленными критериями проверки.Параметры проверки объектов быстро и легко устанавливаются, оборудование и устройство питания легко очищаются, и частота инспекции высока.
Технические параметры WirT- одностеклянной машины визуального контроля
| Tтехнические параметры |
12 |
| Материалы |
Sгель илика |
| ВОлоур |
FУль цвет |
| Минимальная внешний диаметр(мм) |
3 мм |
| Максимальный внешний диаметр(мм) |
12 мм |
| Минимальная обнаруживаемая толщина ((мм) |
2 мм |
| Максимальная обнаруживаемая толщина ((мм) |
12 мм |
| эффективность |
Максимальная скорость 1000 шт/мин зависит от поверхности и размера изделия. |
| Питание |
Вибрационное питание |
| Выявление размера |
12 |
| Камера |
В/В |
| Выявлениедиапазон ((мм) |
Φ18 |
| МаксимальнаяВыявлениевысота ((мм) |
12 мм |
| Резолюция соотношение(мм) |
0.001 |
| Выявлениеточность ((мм) |
+/-0.008 |
| Повторяю.точность(мм) |
+/-0.005 |
| Проверка измерения высоты |
12 |
| Выявлениедиапазон ((мм) |
12 мм |
| Резолюция соотношение(мм) |
0.001 |
| Выявлениеточность ((мм) |
+/-0.008 |
| Повторяю.точность(мм) |
+/-0.005 |
| Поверхностная рабочая станция |
12 |
| Камера |
FУль цвет |
| Диапазон обнаружения отдельной камеры (мм) |
12 мм |
| Оптическое разрешение (мм/пкс) |
0.010 |
| Минимальная площадь обнаруживаемого дефекта (мм) |
0.030х0.030 |
| Станция внутренней инспекции (необязательно) |
12 |
| Камера |
FУль цвет |
| Диапазон обнаружения отдельной камеры (мм) |
12 мм |
| Оптическое разрешение (мм/пкс) |
0.010 |
| Минимальная площадь обнаруживаемого дефекта (мм) |
0.030х0.030 |
| Станция внешней инспекции |
12 |
| Камера |
FУль цвет |
| Диапазон обнаружения отдельной камеры (мм) |
12 |
| Оптическое разрешение (мм/пкс) |
0.012 |
| Минимальная площадь обнаруживаемого дефекта (мм) |
0.036х0.036 |
| Необязательно |
| 5L Hopper |
| 15L Hopper |
| Пылевая капсула |
| Управление ручной очисткой |
| УпаковкаагУстройство |
Применение машины DenT-Двойной стеклянный стол для визуального контроля
Электронные компоненты, прецизионное литье впрыском, аппаратные крепежные элементы,
Печатные кольца,силиконы из резины,контакты из промышленного серебра и т.д.
Особенности Изображение DenT- Двойной стеклянный стол визуальный инспектор для промышленной продукции
Послепродажное обслуживание:
1Онлайн-инструкция, мы открываем онлайн-сервисы, пока ваше оборудование не сработает, наши инженеры будут впервые для индивидуального устранения неполадок.
2Гарантия составляет один год. Поврежденный (не включая части, которые повреждены человеком) может быть заменен поставщиком, но сторона спроса должна оплачивать транспортную плату.
3Поставщик предоставит запасные части для машины и поддержку технологий для товара.
4.Техническая поддержка на протяжении всей жизни, вспомогательные части могут быть настроены на бренд.
