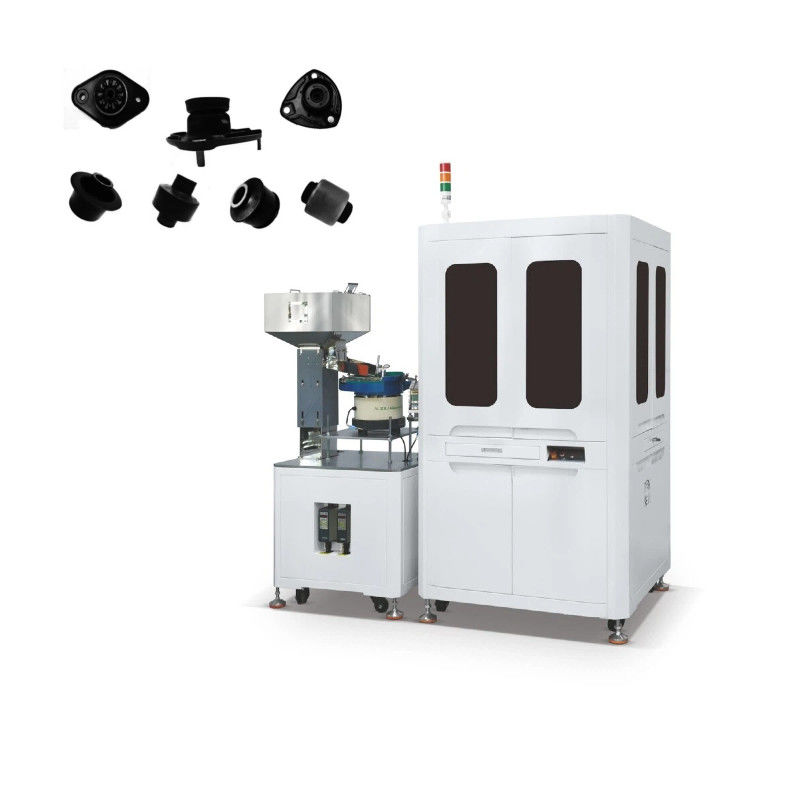

Устройство высокоскоростного CCD для измерения изображения и контроля зрения для компонента резины
При выборе подходящей визуальной скрининговой машины следует учитывать следующие аспекты:
Скорость фильтрации: если объем продукции на производственной линии большой, для удовлетворения потребностей производства необходимо выбрать визуальную фильтрацию с быстрой скоростью обнаружения.скорость обнаружения линейной конвейерной машины относительно быстрая, в то время как машина для разделения пластины или машина для стеклянной пластины может быть немного медленнее при обнаружении определенных конкретных продуктов, но точность выше.
Производительность камеры: камера является одним из основных компонентов машины визуального скрининга, и ее параметры, такие как разрешение, частота кадров и чувствительность, напрямую влияют на эффект обнаружения.Камеры с высоким разрешением могут делать более четкие снимки, что способствует обнаружению крошечных дефектов и деталей; камеры с высокой частотой кадров могут получить больше информации об изображении при высокоскоростном движении, чтобы обеспечить точность обнаружения.
Возможности обработки изображений: мощное программное обеспечение для обработки изображений может быстро и точно анализировать изображения и идентифицировать различные характеристики и дефекты продукции.Некоторые современные визуальные скрининговые аппараты используют алгоритмы искусственного интеллекта, который может автоматически учиться и адаптироваться к различным продуктам для повышения точности и эффективности обнаружения.
Принцип работы WirT - одностеклянный стол для визуального осмотра
Система управления поверхностью
Состоит из двух рабочих станций, установленных над и под стеклянной пластиной, каждая из которых содержит высокоточную цветовую камеру и фиксированную фокусировочную линзу.
Имеет независимую цифровую систему цветового освещения для оптимизации съемки.
Основная функция - обнаружение косметических дефектов на верхней и нижней поверхностях.
Системы управления внутренней и внешней поверхностью
Состоит из внешних боковых рабочих станций, каждая из которых оснащена четырьмя 2-мегапиксельными цветовыми камерами, расположенными под углом 90 градусов.Еще одна особенность заключается в том, что есть две цветовые системы освещения, распределенные над и под.
Система освещения может регулироваться в цифровом режиме и самостоятельно для оптимизации фотографического изображения.
Для обнаружения дефектов поверхности на внешней стороне изделия.
Преимущества оборудования WirT - одностеклянный стол для визуального осмотра
Wirt - это оптическое устройство, специально разработанное для обнаружения размерных и поверхностных дефектов в силиконовых водонепроницаемых розетках.Он способен проверять водонепроницаемые розетки различной формы с высокой точностью в пределах своего диапазона проверкиЭти продукты проверяются на наличие дефектов рядом инспекционных станций с использованием высокоточных промышленных камер.Полученные камерами изображения передаются без потери данных или помех на компьютер, управляемый системой обработки изображений в режиме реального времени: через интерфейс оператора пользователь может взаимодействовать с операционной системой простым и интуитивно понятным способом.
После обработки изображения объекты импортируются в три различных хранилища для соответствия, дефектных по размеру и косметически дефектных объектов в соответствии с заранее установленными критериями проверки.Параметры проверки объектов быстро и легко устанавливаются, оборудование и устройство питания легко очищаются, и частота инспекции высока.
Технические параметры WirT- одностеклянной машины визуального контроля
| Tтехнические параметры |
12 |
| Материалы |
Sгель илика |
| ВОлоур |
FУль цвет |
| Минимальная внешний диаметр(мм) |
3 мм |
| Максимальный внешний диаметр(мм) |
12 мм |
| Минимальная обнаруживаемая толщина ((мм) |
2 мм |
| Максимальная обнаруживаемая толщина ((мм) |
12 мм |
| эффективность |
Максимальная скорость 1000 шт/мин зависит от поверхности и размера изделия. |
| Питание |
Вибрационное питание |
| Выявление размера |
12 |
| Камера |
В/В |
| Выявлениедиапазон ((мм) |
Φ18 |
| МаксимальнаяВыявлениевысота ((мм) |
12 мм |
| Резолюция соотношение(мм) |
0.001 |
| Выявлениеточность ((мм) |
+/-0.008 |
| Повторяю.точность(мм) |
+/-0.005 |
| Проверка измерения высоты |
12 |
| Выявлениедиапазон ((мм) |
12 мм |
| Резолюция соотношение(мм) |
0.001 |
| Выявлениеточность ((мм) |
+/-0.008 |
| Повторяю.точность(мм) |
+/-0.005 |
| Поверхностная рабочая станция |
12 |
| Камера |
FУль цвет |
| Диапазон обнаружения отдельной камеры (мм) |
12 мм |
| Оптическое разрешение (мм/пкс) |
0.010 |
| Минимальная площадь обнаруживаемого дефекта (мм) |
0.030х0.030 |
| Станция внутренней инспекции (необязательно) |
12 |
| Камера |
FУль цвет |
| Диапазон обнаружения отдельной камеры (мм) |
12 мм |
| Оптическое разрешение (мм/пкс) |
0.010 |
| Минимальная площадь обнаруживаемого дефекта (мм) |
0.030х0.030 |
| Станция внешней инспекции |
12 |
| Камера |
FУль цвет |
| Диапазон обнаружения отдельной камеры (мм) |
12 |
| Оптическое разрешение (мм/пкс) |
0.012 |
| Минимальная площадь обнаруживаемого дефекта (мм) |
0.036х0.036 |
| Необязательно |
| 5L Hopper |
| 15L Hopper |
| Пылевая капсула |
| Управление ручной очисткой |
| УпаковкаагУстройство |
Применение машины DenT-Двойной стеклянный стол для визуального контроля
Электронные компоненты, прецизионное литье впрыском, аппаратные крепежные элементы,
Печатные кольца,силиконы из резины,контакты из промышленного серебра и т.д.
