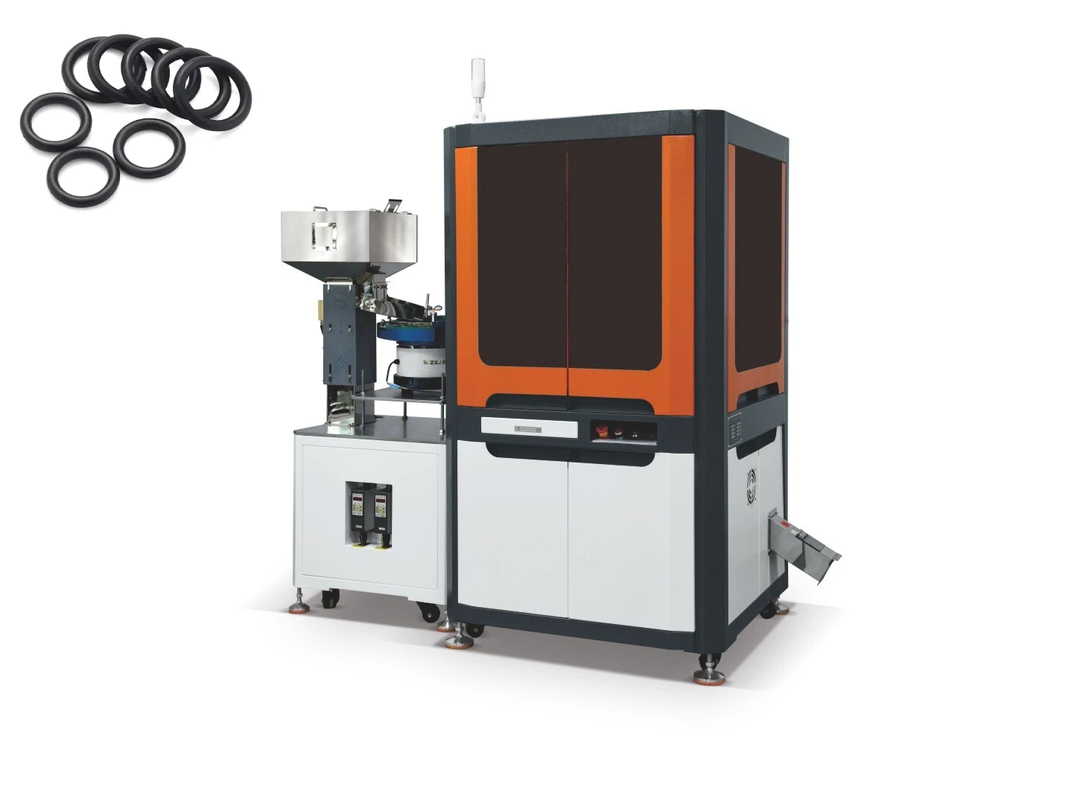

Высокоскоростная оптическая система визуального контроля для уплотнительных колец

Высокоскоростная оптическая система визуального контроля для уплотнительных колец

Название бренда: DGAX
Номер модели: SquT
минимальный заказ: 1 комплект
Цена: Contact Us
Детали упаковки: Пенообразный внутренний + внешний деревянный корпус
Условия оплаты: банковский перевод
Подробная информация
Место происхождения:
Донггуан, Китай
Сертификация:
CE
Функция:
Осмотр дефектов внешнего вида продукции
Применение:
Резины, пластмассы, ПТФЕ, оборудование
Гарантия:
1 год
Основные компоненты:
Сервомотор, ПЛК, цилиндр
Электрическое питание:
AC220V±10% 50HZ/60HZ
Эффективность:
Максимально 36000 штук/час (зависит от размера и материала)
Объем:
Устройство питания 300L
Количество камеры:
Зависит от требования обнаружения
Поставка способности:
100 комплектов в месяц
Выделить:

Оптическая система визуального контроля

,

Высокоточная система визуального контроля

,

Система визуального контроля уплотнительных колец

Описание продукта

Высокоскоростная и высокоточная машина оптического визуального контроля для уплотнительных колец

Основные характеристики

✔ Сверхточный контроль – Точность ±2μм для внутреннего/внешнего диаметра/поперечного сечения (соответствует стандартам ISO 3601-3)
✔ Молниеносный контроль – 1800+ уплотнительных колец в час (с системой автоматической загрузки)
✔ Обнаружение множества дефектов – Одновременная проверка:
→ Дефекты поверхности (трещины ≥20μм, пузыри, включения)
→ Размерные ошибки (овальность >0,5%, допуски по диаметру ±0,03 мм)
→ Загрязнения (включенные частицы ≥15μм)

Передовая оптическая система

  • Две 16-мегапиксельные камеры – Синхронизированный контроль сверху/снизу

  • Телецентрические объективы – Устраняют перспективные искажения

  • 3D лазерный профилометр – Измеряет толщину поперечного сечения (±1μм)

  • Адаптивное освещение – 8-канальный RGB-IR для всех цветов резины (черный/красный/прозрачный)

Интеллектуальная классификация дефектов

Тип дефекта Предел обнаружения Критерии отбраковки
Критические трещины Глубина ≥0,02 мм Автоматическая сортировка в браковочный контейнер
Размерный брак За пределами ±0,05 мм Сигнал тревоги SPC
Загрязнение поверхности Частицы ≥30μм Определяется заказчиком

Готовность к Индустрии 4.0

→ Самообучение ИИ – Улучшает распознавание для новых резиновых смесей
→ Цифровой двойник – Сравнение с CAD-моделями в реальном времени
→ Панель мониторинга OEE – Отслеживает выход годной продукции, простои, тенденции дефектов

Совместимость материалов

  • Все типы резины: NBR, FKM, EPDM, силикон (Shore A 30-90)

  • Специальные применения: Уплотнительные кольца с металлическими вставками, профили X-ring
